Вилки NG

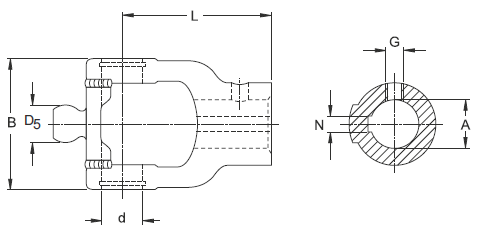

Широкоугольные ступичные вилки NG на 80°
для валов серии W с канавкой под шпонку и резьбовым отверстием
|
Типоразмер |
Профиль (A) Шлицевая часть вилки |
N (mm) |
d (mm) |
D5 (mm) |
B (mm) |
L (mm) |
G (mm) |
Номер чертежа |
номер (для заказа) |
|
2280 |
25H8 |
8 |
24 |
22 |
70 |
80 |
M10 |
20.15.846 |
1366877 |
|
2280 |
30H8 |
8 |
24 |
22 |
70 |
80 |
M10 |
20.15.847 |
1366878 |
|
2380 |
30H8 |
8 |
27 |
24 |
84 |
95 |
M12 |
21.24.826 |
1366852 |
|
2380 |
35H8 |
10 |
27 |
24 |
84 |
95 |
M12 |
21.24.827 |
1366853 |
|
2480 |
35H8 |
10 |
32 |
27 |
86 |
118 |
M12 |
35.24.22М |
1134726 |
|
2480 |
40H8 |
12 |
32 |
27 |
86 |
118 |
M12 |
35.24.23М |
1134729 |
|
2580 |
35H8 |
10 |
36 |
30 |
100 |
125 |
M14 |
36.24.22М |
1134727 |
|
2580 |
40H8 |
12 |
36 |
30 |
100 |
125 |
M14 |
36.24.23M |
1134730 |
